浮选机

浮选机

交货及时 品质保证
对每一道工序负责,对每一台产品负责,对每一位用户负责

       SF型浮选机是我公司引进国际先进技术,根据几十年的制造经验,开发出的新系列产品,目前在国内外已处于 的 水平。采用了结构新颖的前倾式槽体,双叶片水轮,配有导流管和假底装置,槽内矿浆按固定的流动方式进行上、下双循环,有利于粗粒矿物的悬浮,可自吸空气,自吸矿浆,不需泡沫泵。矿用叶轮式浮选机为自吸空气机械搅拌浮选机,用于有色金属、黑色金属、非金属等矿物的选别。

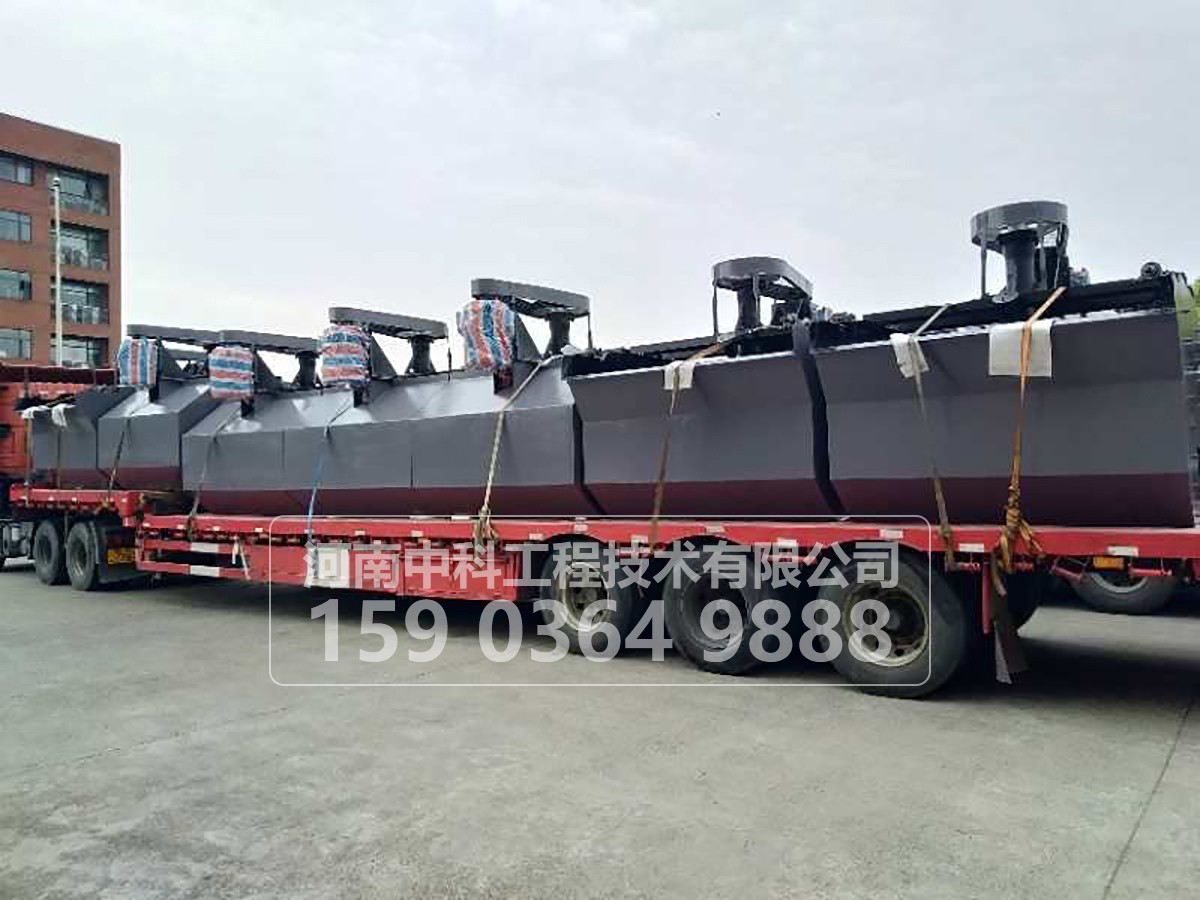

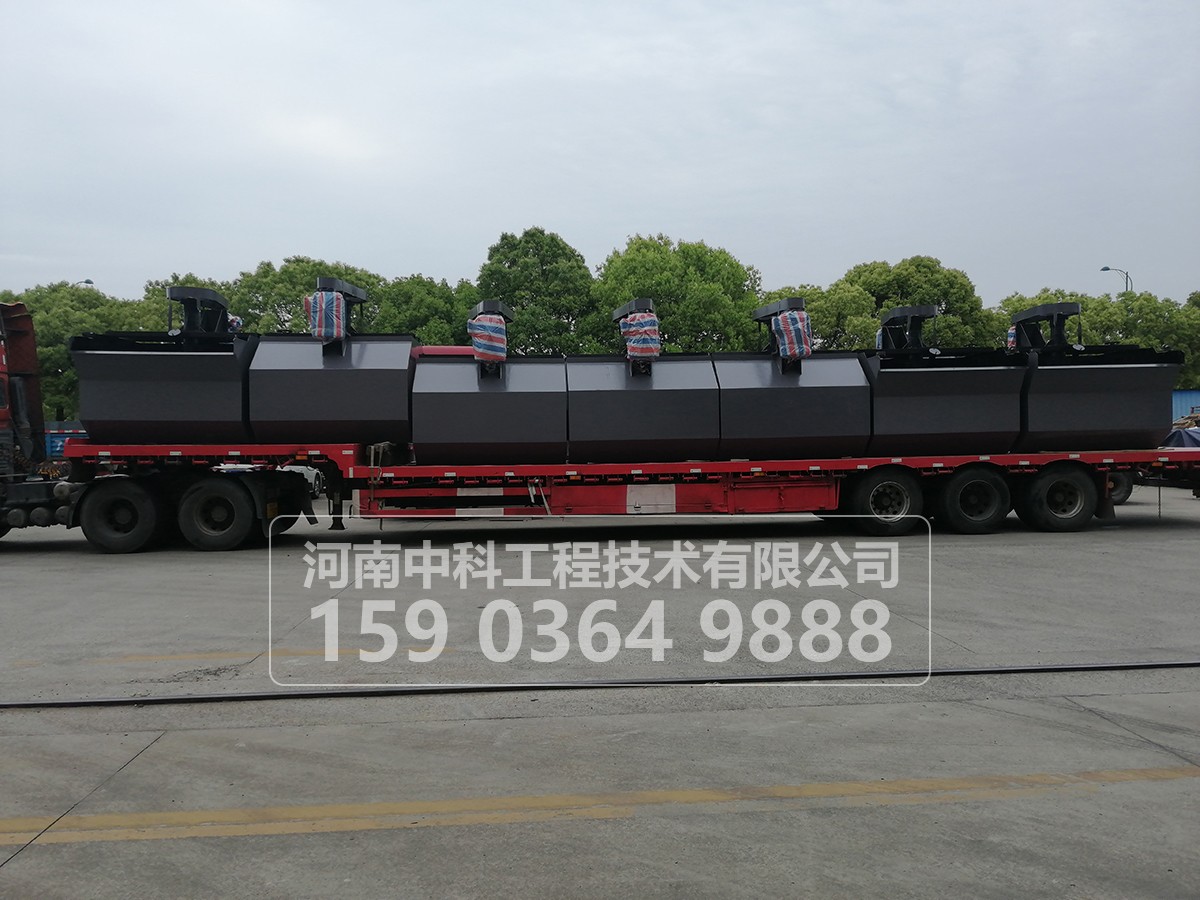

- 产品图片 -
- 产品详情 -

主要结构:

1、本机系叶轮机械搅拌式浮选机。
2、本机主要由盛浆槽、搅拌装置、充气装置、排出矿化气泡装置、电动机等组成。
(1)盛浆槽:它有进浆口,以及调节矿浆面的闸门装置,它主要由用钢板焊成的槽体和钢板与圆钢焊成的闸门组成。
(2)搅拌装置:它用于搅拌矿浆,防止矿砂在槽体沉淀,它主要由皮带轮、叶轮、垂直轴等组成,叶轮是由耐磨橡胶制成的。
(3)充气装置:它由导管进气管组成,当叶轮旋转时,叶轮腔中产生负压,将空气通过中空的泵管吸入,并弥散在矿浆中形成气泡群,这种带有大量气泡的矿浆由叶轮的旋转力而被很快的抛向定子,进一步使矿浆中的气泡细化,及消除浮选槽中矿浆流的旋转运动,造成大量垂直上升的微泡,为浮选过程提供必要的条件。
(4)排出矿化气泡装置:它是将浮在槽面上的泡沫刮出,主要由电机带动减速器,减速器带动刮板组成。
工作原理:
       将磨碎的矿石,在磨碎时或磨碎后加水及必要的药剂经搅拌槽调成矿浆后,注入开始搅拌的矿浆槽,向矿浆中导入空气,使其形成大量气泡 ,一些不易被水湿润的,即一般称作疏水性的矿物粒子附着于气泡上,并与气泡一起浮到矿浆表面,形成矿化气泡层,另一些容易被水湿润的,即一般称作亲水性的矿物粒子不附着于气泡上,而留在矿浆中,将含有特定矿物的矿化气泡排出,从而达到选矿的目的。
性能特点:
1. 吸气量大、功耗低;
2. 自吸空气,自吸矿浆,不需泡沫泵;
3. 水平配置,便于流程的变更.矿浆循环合理,能 限度地减少粗砂沉淀;
4. 自控装置,调节方便。
浮选机的使用和保养:
1、浮选机的工作能力和工作期限和其他机器一样是决定于保养及保持各主要零件的正常工作,所有各工作部分,3-4个月要进行一次仔细的检查,而在新浮选机 初工作的几个月要经常检查。
2、只有熟练的人员才可进行检查。
3、为了及时更换易损零件,以缩短停机时间,必须在仓库内经常储备全套易损件。根据具体情况确定易损件的使用日期和储备量。
4、必须保证给浮选机的操作人员一定的技术指导或培训力求他全面熟悉机器。
5、为了避免脏物及无用之物混入油内,注油时应有过滤器,当浮选机工作时,油盖应密封。
6、开车前经过检查,并与上下工序联系后方可启动。
7、开车顺序是:按上闸门开关,按下启动按钮。
8、开车后,严禁用手等触摸旋转部分。

主要技术参数:
SF系列:

型号 Model容积 Volume (m³)槽体尺寸 Size of tank (L×W×H) (mm)叶轮直径 Impeller Dia. (mm)叶轮转速 Impeller speed(r/min)处理能力 Capacity (m³/min)电机功率 Motor power (kw)空气吸入量 Air flow sucked (m³/㎡min)单槽质量 Weight of singe tank (kg)
SF-0.150.15500×500×6002005360.06-0.181.5/0.550.8-1269
SF-0.370.37700×700×7502963860.2-0.41.5/0.550.8-1468
SF-0.70.7820×900×9503504000.3-0.93/1.10.8-1805
SF-1.21.21100×1100×11004503120.6-1.25.5/1.11-1.21373
SF-2.82.81700×1600×11505502681.5-3.511/1.51-1.22138
SF-441850×2050×12006502202--415/1.51-1.22582
SF-882200×2900×14007601914--830/1.50.9-14129
SF-10102200×2900×17007601915--1030/1.50.9-14486
SF-16162850×3800×17007601915--1630×2/1.50.9-18320
SF-20202850×3800×20007601915--2030×2/1.50.9-19828

KYF系列:

型 号 Model槽体尺寸 (长×宽×高) Size of tank
(mm)
单效容量 Single effective volume (kg)有效容积 Effective volume (m³)生产能力(按矿浆体积计算) Capacity (m³/min)主轴电机 Motor of main shaft叶轮 Impeller刮板电动机 Motor of scraper鼓风机风压 Wind pressure of blower (kpa)
功率Power (kw)直径Dia. (mm)功率Power (kw)
KYF-11000×1000×1100826.3110.2-13401.1≥12.6
KYF-21300×1300×1250141920.4-25.54101.1≥14.7
KYF-31600×1600×1400188530.6-37.54801.5≥19.8
KYF-41800×1800×1500220641.2-4115501.5≥19.8
KYF-82200×2200×1950360083-8156301.5≥21.6
KYF-162800×2800×24005900164-16307401.5≥25.5
KYF-243100×3100×29007500244-24308001.5≥30.4
KYF-383600×360×3400103003810-38378801.5≥34.3
